產品用途：本標準中O形橡膠密封圈適用于液壓氣動系統及各種機械設備和元器件，在規定的壓力，溫度以及不同的液體和氣體介質中，于靜止或運動狀態下起密封作用。

工作溫度：-70～250℃

工作壓力：<10~220Kg，f/cm

工作介質：空氣、水、油

產品硬度：50～90±3A

材        質：丁腈橡膠、硅橡膠、氟橡膠、乙丙橡膠、氫化丁腈、氟硅橡膠、順丁橡膠、丁苯橡膠、氯丁橡膠

1  符號

本部分采用下列符號：

d1-O形圈的內徑；

d2-O形圈的截面直徑。

2  結構

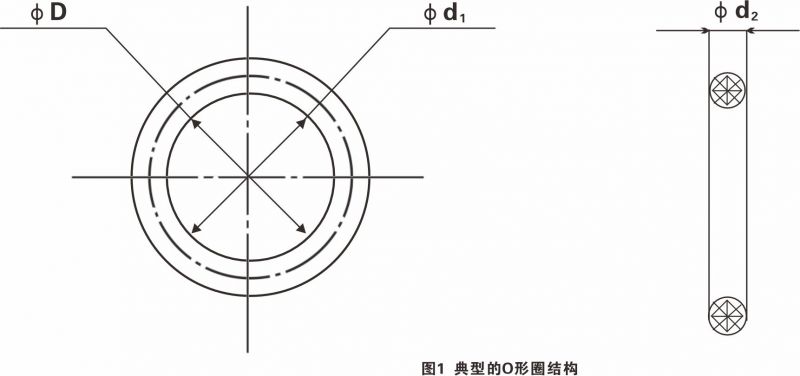

O形圈的形狀為圓環形，如圖1所示。

3  內徑d1、截面直徑d2和公差

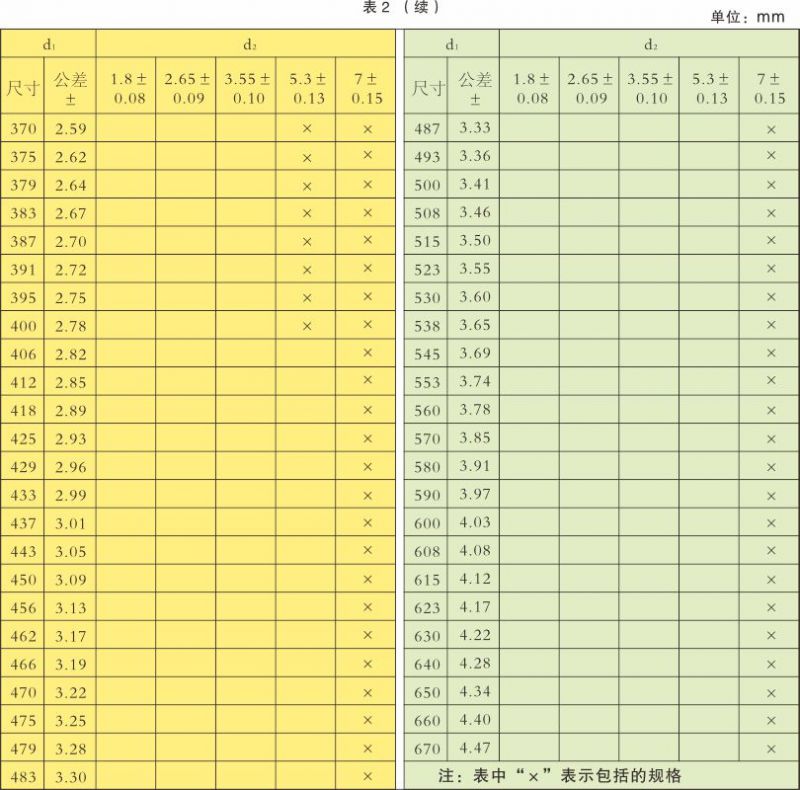

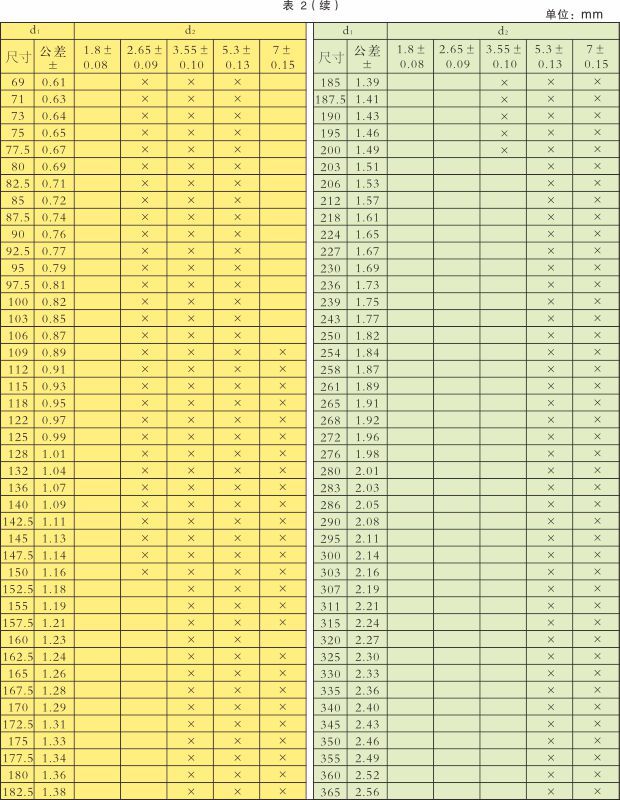

一般用途的O形圈（G系列）的內徑d1、截面直徑d2和公差，應從表2中選??；對于航空和類似應用的O形圈（A 系列）的內徑d1、截面直徑d2和公差，應從表3中選取，本部分推薦了較小的公差范圍。

注：大多數內徑尺寸是按優先數系列選取的。

G系列O形圈內徑d1的公差用下式計算：

d1的公差=±[(d1 0.95×0.009)＋0.11]mm

A系列O形圈內徑d1的公差用下式計算：

d1的公差=±[(d1 0.96×0.007)＋0.09]mm

計算結果應經四舍五入圓整，小數點后取兩位有效數字。

4  尺寸標識代號

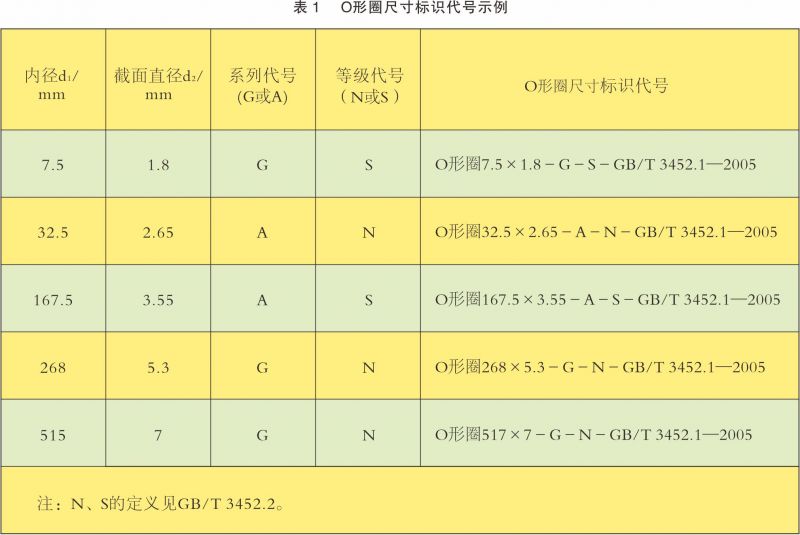

根據GB/T 3452.2和本部分，符合表2或表3的O形圈，尺寸標識代號應以內徑d1、截面直徑d2、系列代號（G或A）和等級代號（N和S）標明。示例見表1。

5   標注說明（引用本部分）

當選擇遵守本部分時，建議制造商在試驗報告、產品樣本和銷售資料中使用以下說明：“O形圈的尺寸和公差符合GB/T 3452.1—2005《液壓氣動用O形橡膠密封圈 第1部分：尺寸系列及公差》”。
