液壓氣動用O形橡膠密封圈 溝槽尺寸
1 范圍
GB/T 3452的本部分規(guī)定了液壓氣動一般應用的O形橡膠密封圈（以下簡稱O形圈）的溝槽尺寸和公差。
GB/T 3452的本部分適用于GB/T 3452.1-2005《液壓氣動用O形橡膠密封圈 尺寸系列及公差》規(guī)定的O形圈。工作壓力超過10MPa時，需采用帶擋圈的結構形式。
注：特殊應用的O形圈溝槽尺寸應由O形圈的制造商和使用者協(xié)商確定。
2 術語、定義和字母符號
GB/T17446 確定的術語和定義適用于本部分。
本部分采用下列字母符號：
d1—O形圈內徑；
d2—O形圈截面直徑；

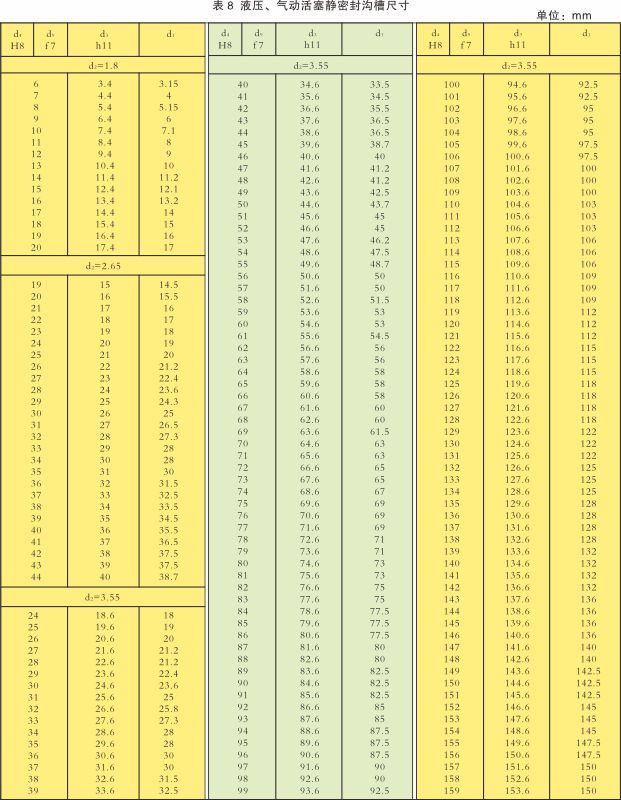

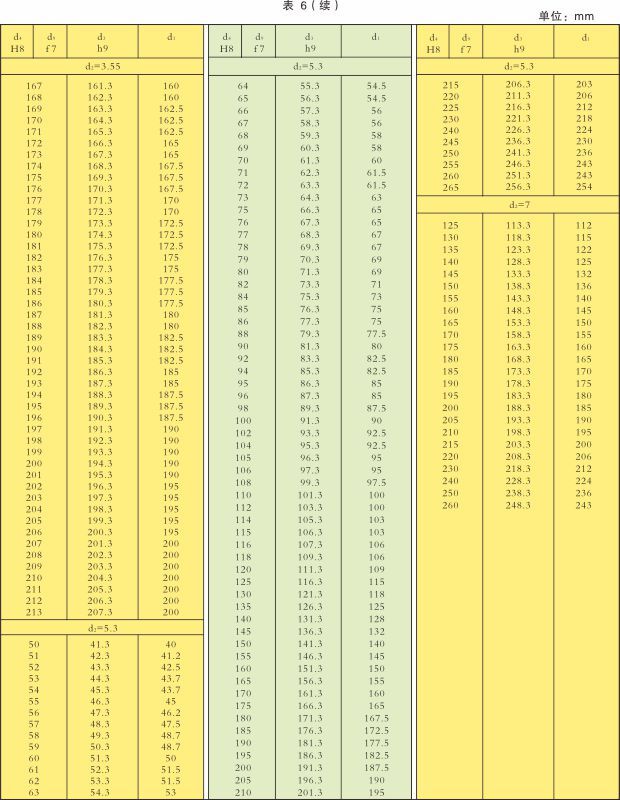

d3—活塞密封的溝槽槽底直徑；
d4—缸內徑；
d5—活塞桿直徑；

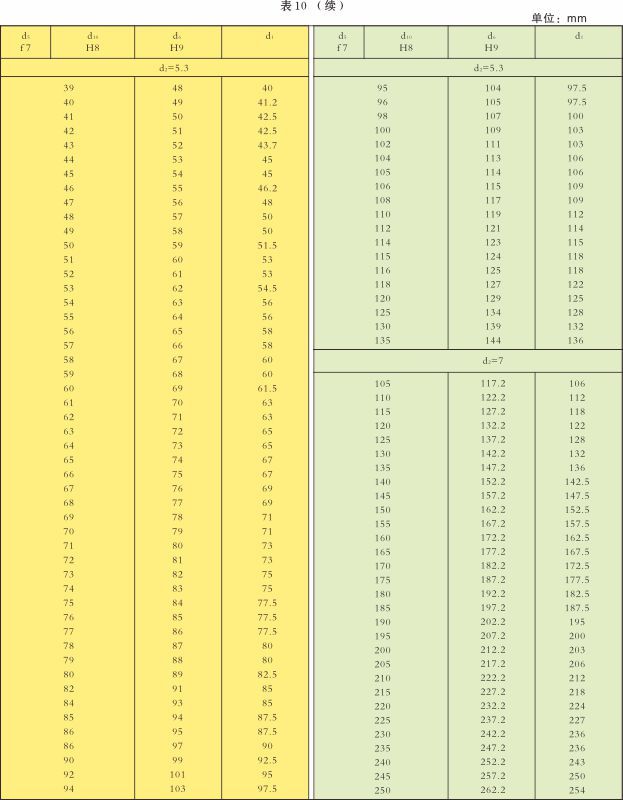

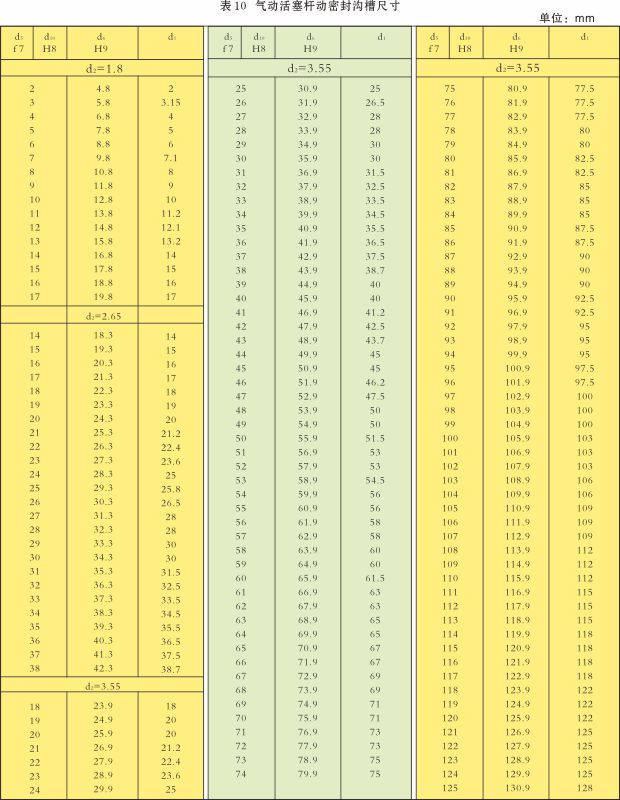

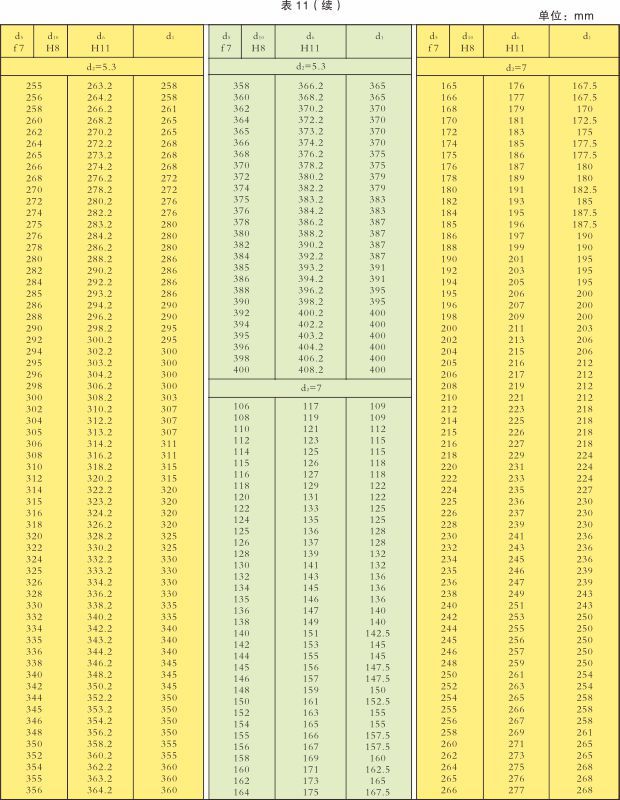

d6—活塞桿密封的溝槽槽底直徑：

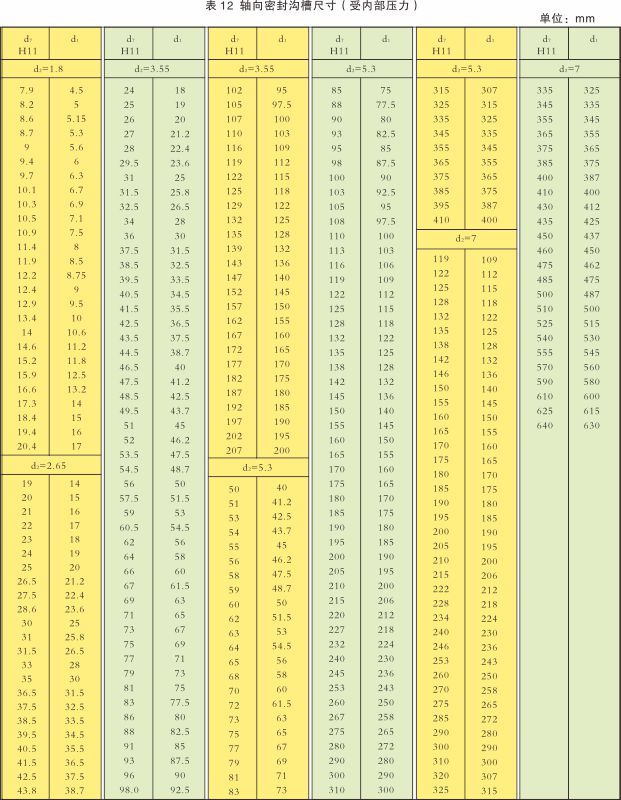

d7—軸向密封的溝槽外徑（受內壓）；
d8—軸向密封的溝槽內徑（受外壓）；
d9—活塞直徑（活塞密封）；
d10—活塞桿配合孔直徑（活塞桿密封）；
b—O形圈溝槽寬度（無擋圈）；
b1—加一個擋圈時的O形圈溝槽寬度；
b2—加兩個擋圈時的O形圈溝槽寬度；
h—軸向密封的O形圈溝槽深度；

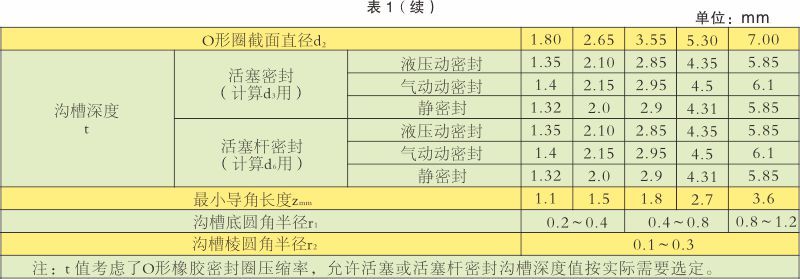

t—徑向密封的O形圈溝槽深度；
z—導角長度；
r1—槽底圓角半徑；
r2—槽棱圓角半徑；
g—單邊徑向間隙。

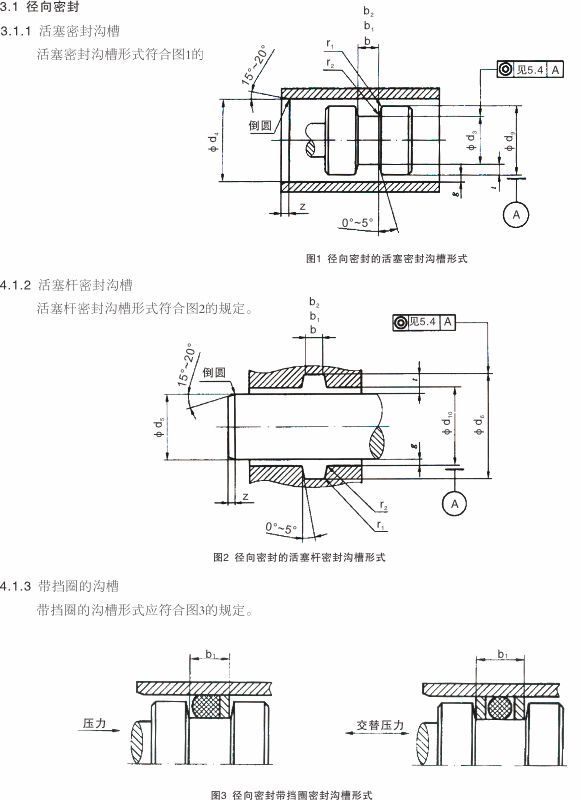

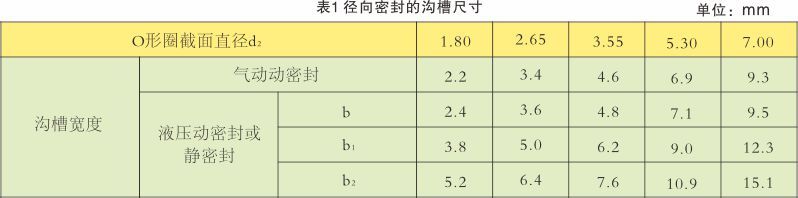

3 O形圈溝槽形式

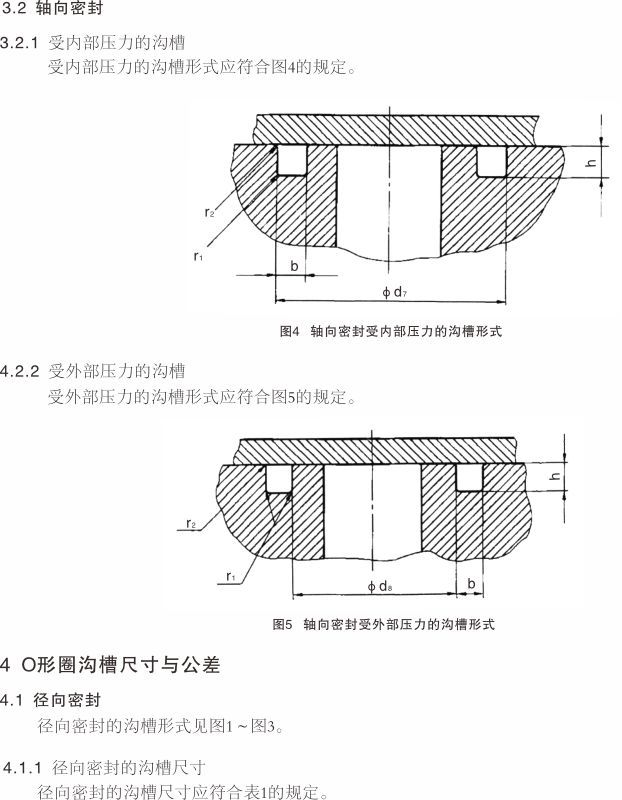

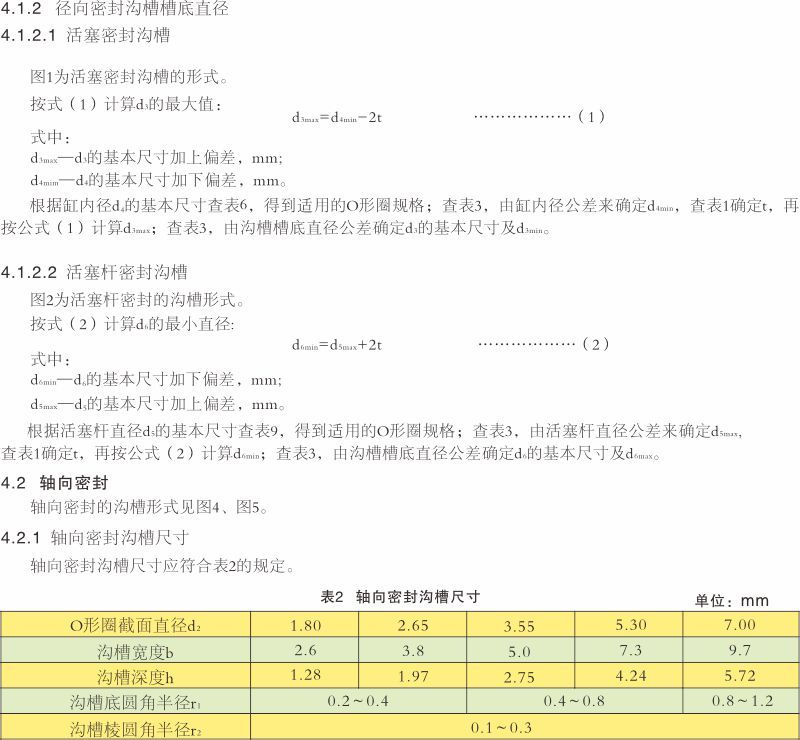

根據O形圈壓縮方向，O形圈溝槽形式分為徑向密封和軸向密封兩種。
